產品介紹Product

產品名稱：: SNC限扭器，邁動工業扭力限制器

產品特性：: SNC限扭器

品牌：: 邁動工業

材質：: SC45#鋼

表面：: 研磨

壽命：: 正常使用2~4年

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

SNC限扭器特點：

1、當超載或機械故障而導致所需扭矩超過設定值時，它以打滑形式限制傳動系統所傳動的扭力，當過載情形消失后自行恢復聯結。這樣就防止了機械損壞，避免了昂貴的停機損失。扭力限制器采用彈簧負荷式摩擦表面，以螺帽或螺栓調整彈簧力，預設其滑動扭矩。

2、扭矩限制器采用彈簧負荷式摩擦表面.以螺帽或螺栓調整彈簧力.預設其滑動扭矩.

3、扭矩限制器可以鏈輪、齒輪、皮帶輪或法蘭盤作為中心構件.摩擦片為不含石棉并防銹的干式摩擦片,可用于防爆場合,且耐磨性能良好,壽命長.中間滑動套無需潤滑.

該產品主要用在波峰焊，表針機械，紙箱機械，涂裝設備、自動化流水生產線，各類輸送機（如鏈條輸送機，滾子輸送機，皮帶輸送機，螺旋輸送機等），升降機，鑄造機等機械的鏈條、皮帶、同步帶等的過載斷裂保護。

Size¹⁾	Limiting torques for overload M_G¹⁾			Max. speed n_max rpm	Stroke of the thrust washer in the event of an overload mm	Mass moments of inertia I		Weight kg	Clamping bolts and tightening torques for￠d
Size¹⁾	1	2	3	Max. speed n_max rpm	Stroke of the thrust washer in the event of an overload mm	Hubsidekgm²	Pressure flange sidekgm²	Weight kg	mm	Nm
SNC1	0.65-1.3	1.3–2.6	2–3.8	4000	0.8	0.000027	0.000008	0.18	4×M3	1
SNC2	2–5	5–10	6–15	4000	1	0.000054	0.000018	0.28	4×M3	1
SNC3	4–10	8–20	12–0	4000	1.2	0.00019	0.00006	0.55	4×M4	3
SNC4	8–20	15–40	23–0	4000	1.5	0.00047	0.00018	0.94	6×M4	3
SNC5	15–36	30–72	45–108	3000	1.8	0.0012	0.00039	1.63	6×M5	5.5
SNC6	30–75	60–50	90–225	2500	2	0.00273	0.00077	3.03	6×M6	9.5
SNC7	60–150	120–300	180–450	2000	2.2	0.0062	0.00173	3.95	8×M6	9.5

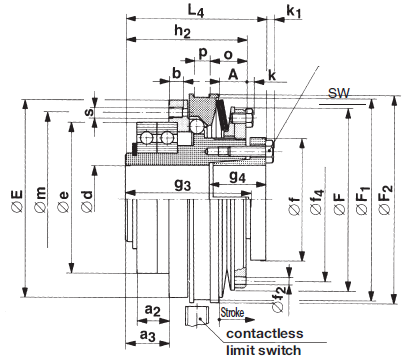

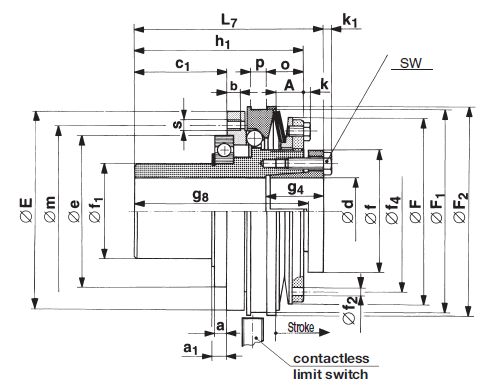

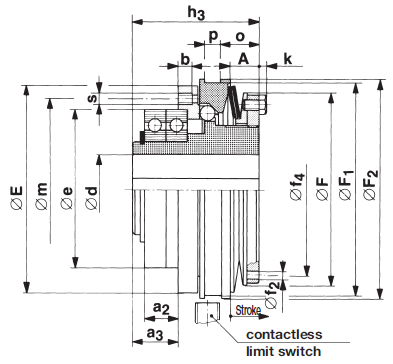

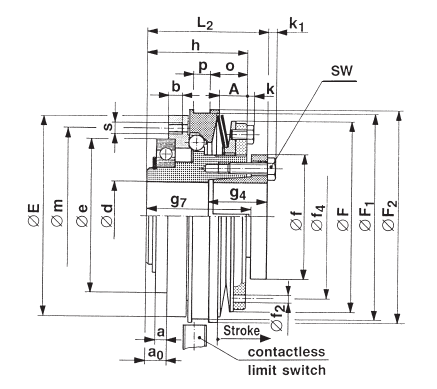

Dimensions
Size	Bore d2) from-to mm	Min.shaft length		A⁶⁾	a⁷⁾	a₀	b	E	e_h5^8）	F
Size	Bore d2) from-to mm	g4mm	g7mm	A⁶⁾	a⁷⁾	a₀	b	E	e_h5^8）	F
SNC1	6–12	11.5	25.5	7.2	2	4.5	5	40	30	37
SNC2	8–15	15.5	30.5	9.5	2	5	5	47	37	42
SNC3	9–16	18	36	9.5	3	6	6	60	47	57
SNC4	12–20	23	43	10.2	4	8	7	77	62	63
SNC5	15–25	27	49	10.9	5	10	7.5	90	68	82
SNC6	22–35	29	54	12.6	5	10	8.5	106	80	103
SNC7	32–45	32	61	14.7	5	10	9.5	125	100	118.5

Size	F₁	F₂	f	f₂	f₄	h⁶⁾	k	k₁	L₂³⁾	m	o⁶⁾	p	s	SW
SNC1	–⁴⁾	45	26	–	–	24	–⁵⁾	2	28.5	35	–⁴⁾	–⁴⁾	6×M3	5.5
SNC2	–⁴⁾	50	30	3	37	29	–⁵⁾	2	34.5	42	–⁴⁾	–⁴⁾	6×M3	5.5
SNC3	–⁴⁾	65	35	5	46	33	1.0⁵⁾	2.8	41	53	–⁴⁾	–⁴⁾	6×M4	7
SNC4	75	80	39	5	50	41	1.3⁵⁾	2.8	49	69	14.9	7.5	6×M5	7
SNC5	90	95	48	6	67	47	3	3.5	56	80	17.4	7.5	6×M6	8
SNC6	105	110	61	6	84	52	5.5	4	62	90	19.7	8	6×M6	10
SNC7	125	130	74	7	104	59	5.5	4	70	112	23.5	9	6×M8	10
