首頁 » 邁動產品 » 聯軸器 » 鼓齒聯軸器

產品介紹Product

產品名稱：: P 制動盤，制動輪剎車制動盤沖床制動盤優質剎車制動盤

產品特性：: P 制動盤,制動輪

品牌：: 邁動工業

材質：: SC45#鋼

表面：: 經調質精加工處理，光潔。

壽命：: 正常使用2~4年

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

P系列【邁動工業】制動盤

用于各種要應用到剎車的場合，或聯軸器或設備主軸邊上

P系列【邁動工業】制動盤基本參數和主要尺寸（JB/T 7001-93）


D0	T	K	S	D5 max		轉動慣量 kg.m2		重量 kg
D0	T	K	S	I	II	I	II	I	II
P315	15	10	42	180	155	0.116	0.11	8.5	6.7
P355	15	10	54	200	175	0.192	0.18	11.4	9.9
P400	15	14	54	255	230	0.32	0.29	15.2	12.4
P450	15	16	54	305	280	0.55	0.46	19.7	15.6
P500	15	18	54	325	295	0.83	0.71	25	20
P560	15	18	54	350	320	1.28	1.13	30.7	25.6
P630	15	20	54	400	360	2.06	1.83	38.8	33
P710	15	20	54	480	450	3.32	2.9	46.5	39.4
P800	15	24	70	540	500	5.87	4.8	67.8	52.7
P900	15	24	70	600	560	9.3	7.9	86.6	70.3
P1000	20	30	80	620	560	17.4	15.7	129	115

P系列邁動制動盤

D0	T	K	S	D5 max		轉動慣量 kg.m2		重量 kg
D0	T	K	S	I	II	I	II	I	II
P315	15	10	42	180	155	0.116	0.11	8.5	6.7
P355	15	10	54	200	175	0.192	0.18	11.4	9.9
P400	15	14	54	255	230	0.32	0.29	15.2	12.4
P450	15	16	54	305	280	0.55	0.46	19.7	15.6
P500	15	18	54	325	295	0.83	0.71	25	20
P560	15	18	54	350	320	1.28	1.13	30.7	25.6
P630	15	20	54	400	360	2.06	1.83	38.8	33
P710	15	20	54	480	450	3.32	2.9	46.5	39.4
P800	15	24	70	540	500	5.87	4.8	67.8	52.7
P900	15	24	70	600	560	9.3	7.9	86.6	70.3
P1000	20	30	80	620	560	17.4	15.7	129	115

【邁動工業】制動輪

【邁動工業】生產各種規格型號制動輪，主要型號有100制動輪、160制動輪、200制動輪、250制動輪、315制動輪、300制動輪、400制動輪、500制動輪、630制動輪、710制動輪、800制動輪、700制動輪。具體如下

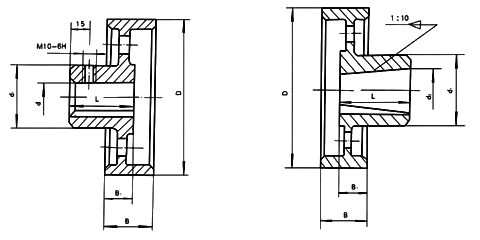

制動輪1.jpg 制動輪2.jpg 制動輪圖.jpg

該標準適用于制動輪直徑為100～800mm的瓦塊式制動器。
技術要求
①輪緣表面淬火硬度35～45HRC，深度為2～3mm。
②材料 D≤200mm者為45鍛鋼
D≥250mm者為ZG340—570。
③鍵槽型式、尺寸及公差按GB/T 3852—97《聯軸器軸孔和聯接型式及尺寸》的規定。
標記示例：
制動輪200—Y60 JB/ZQ 4389—86
200—制動輪直徑，mm
Y—圓柱形軸孔
制動輪基本參數和主要尺寸 mm


D	d	Y型軸孔 L	Z1型軸孔 dZ	L	B	B1	d1	轉動慣量kg.m2	重量kg
100	25,28	62	25,28	44	70	35	65	0.0075	3
	30,32,35	82	30,32,35	60
160	25,28	62	25,28	44	70	35	65	0.03	5
	30,32,35	82	30,32,35	60
200	25,28	62	30,32,35,38	60	85	42.5	100	0.2	10
	30,32,35,38	82
	40,42,45,48,50,55	112	0,42,45,48,50,55	84
250	30,32,35,38	82	30,32,35,38	60	105	52.5	115	28	18
	40,42,45,48,50,55	112	40,42,45,48,50,55	84
	60	142	60	107
315	40,42,45,48,50,55	112	60,65,70,75	107	135	67.5	120	0.6	24.5
-300	60,65	142
400	60,65,70,75	142	60,65,70,75	107	170	85	175	0.75	60.7
	80,85	172	80,85,90,95	132
				167
500	80,85,90,95	172	75	107	210	105	210	2	100.6
	100,110	212	80,85,90,95	132
			100,110,120	167
			130	202
630	90,95	172	90,95	132	265	132.5	210	5	132.1
-600	100,110	212	100,110,120	167
			130	202
710	100,110,120	212	110,120	167	300	150	210	10	183.4
-700	130	252	130	202
800	130,140,150	252	130,140,150	202	340	170	230	16.75	230.9
