產品介紹Product

產品名稱：: MXL梯形齒同步輪

產品特性：: MXL梯形齒同步輪

品牌：: 邁動工業

材質：: 鋁合金、45#鋼

表面：: 本色陽極氧化、發黑處理

壽命：: 正常使用2~3年

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

同步輪是由一條內周表面設有等間距齒的環形皮帶和具有相應齒的帶輪所組成，運行時，帶齒與帶輪的齒槽相嚙合傳遞運動和動力，它是綜合了皮帶傳動、鏈傳動齒輪傳動各自?xún)?yōu)點的新型帶傳動。

廣泛應用于機床、紡織、煙草、包裝機械、石油化工、儀器儀表、電子產品、冶金等行業的機械傳動。我們可按照客戶的圖紙及材質要求進行定制及開模加工。用于帶輪的材質主要有：鋁合金、45#鋼

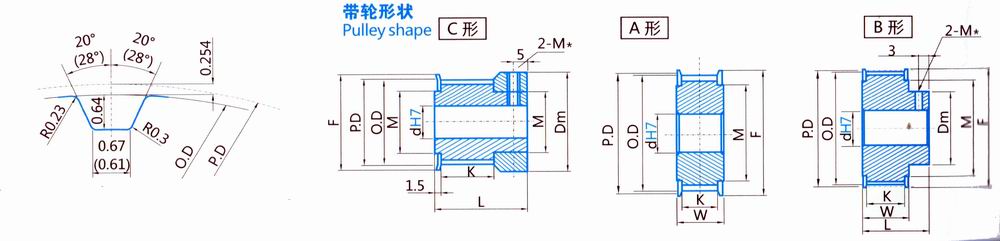

MXL同步帶輪
					MXL019				MXL025
節距P=2.032mm (Pitch)					帶寬=0.19英寸=4.8mm 輪寬W=10mm				帶寬=0.25英寸=6.4mm 輪寬W=11.5mm
節徑P.D	外徑O.D	擋圈F	轂徑H	材料Matarl	型號-齒數Part Code	孔徑 dmax	轂厚L	圖例Type	型號-齒數Part Code	孔徑 dmax	轂厚L	圖例Type
9.06	8.55	12	12	LY12	14MXL019	4	16.5	C形	14MXL025	4	18	C形
9.70	9.19	12	12	LY12	15MXL019	4	16.5	C形	15MXL025	4	18	C形
10.35	9.84	14	14	LY12	16MXL019	5	16.5	C形	16MXL025	5	18	C形
11.00	10.49	14	14	LY12	17MXL019	5	16.5	C形	17MXL025	5	18	C形
11.64	11.14	14	14	LY12	18MXL019	5	16.5	C形	18MXL025	5	18	C形
12.29	11.78	14	14	LY12	19MXL019	5	16.5	C形	19MXL025	5	18	C形
12.94	12.43	18	9	LY12	20MXL019	6	16.5	A、B形	20MXL025	6	18	A、B形
13.58	13.08	18	9	LY12	21MXL019	6	16.5	A、B形	21MXL025	6	18	A、B形
14.23	13.72	18	9	LY12	22MXL019	6	16.5	A、B形	22MXL025	6	18	A、B形
14.88	14.37	20	11	LY12	23MXL019	8	16.5	A、B形	23MXL025	8	18	A、B形
15.52	15.02	20	11	LY12	24MXL019	8	16.5	A、B形	24MXL025	8	18	A、B形
16.17	15.66	20	11	LY12	25MXL019	8	16.5	A、B形	25MXL025	8	18	A、B形
16.82	16.31	23	12	LY12	26MXL019	9	16.5	A、B形	26MXL025	9	18	A、B形
17.46	16.96	23	12	LY12	27MXL019	9	16.5	A、B形	27MXL025	9	18	A、B形
18.11	17.60	23	12	LY12	28MXL019	9	16.5	A、B形	28MXL025	9	18	A、B形
19.40	18.90	25	14	LY12	30MXL019	11	16.5	A、B形	30MXL025	11	18	A、B形
20.70	20.19	25	14	LY12	32MXL019	11	16.5	A、B形	32MXL025	11	18	A、B形
21.99	21.48	25	14	LY12	34MXL019	11	16.5	A、B形	34MXL025	11	18	A、B形
23.29	22.78	28	16	LY12	36MXL019	13	16.5	A、B形	36MXL025	13	18	A、B形
24.58	24.07	28	16	LY12	38MXL019	13	16.5	A、B形	38MXL025	13	18	A、B形
25.87	25.36	31	18	LY12	40MXL019	15	16.5	A、B形	40MXL025	15	18	A、B形
27.17	26.66	31	18	LY12	42MXL019	15	16.5	A、B形	42MXL025	15	18	A、B形
28.46	27.95	33	20	LY12	44MXL019	18	16.5	A、B形	44MXL025	18	18	A、B形
29.75	29.24	33	20	LY12	46MXL019	18	16.5	A、B形	46MXL025	18	18	A、B形
31.05	30.54	35	22	LY12	48MXL019	20	16.5	A、B形	48MXL025	20	18	A、B形
32.34	31.83	35	22	LY12	50MXL019	20	16.5	A、B形	50MXL025	20	18	A、B形
38.81	38.30	44	28	LY12	60MXL019	27	16.5	A、B形	60MXL025	27	18	A、B形
46.57	46.06	52	30	LY12	72MXL019	35	16.5	A、B形	72MXL025	35	18	A、B形
MXL同步帶輪
					MXL037				MXL050
節距P=2.0mm (Pitch)					帶寬=0.37英寸=9.5mm 輪寬W=15mm				帶寬=0.50英寸=12.7mm 輪寬W=18mm
節徑P.D	外徑O.D	擋圈F	轂徑H	材料Matarl	型號-齒數Part Code	孔徑 dmax	轂厚L	圖例Type	型號-齒數Part Code	孔徑 dmax	轂厚L	圖例Type
9.06	8.55	12	12	LY12	14MXL037	4	22	C形	14MXL050	4	25	C形
9.70	9.19	12	12	LY12	15MXL037	4	22	C形	15MXL050	4	25	C形
10.35	9.84	14	14	LY12	16MXL037	5	22	C形	16MXL050	5	25	C形
11.00	10.49	14	14	LY12	17MXL037	5	22	C形	17MXL050	5	25	C形
11.64	11.14	14	14	LY12	18MXL037	5	22	C形	18MXL050	5	25	C形
12.29	11.78	14	14	LY12	19MXL037	5	22	C形	19MXL050	5	25	C形
12.94	12.43	18	9	LY12	20MXL037	6	22	A、B形	20MXL050	6	25	A、B形
13.58	13.08	18	9	LY12	21MXL037	6	22	A、B形	21MXL050	6	25	A、B形
14.23	13.72	18	9	LY12	22MXL037	6	22	A、B形	22MXL050	6	25	A、B形
14.88	14.37	20	11	LY12	23MXL037	8	22	A、B形	23MXL050	8	25	A、B形
15.52	15.02	20	11	LY12	24MXL037	8	22	A、B形	24MXL050	8	25	A、B形
16.17	15.66	20	11	LY12	25MXL037	8	22	A、B形	25MXL050	8	25	A、B形
16.82	16.31	23	12	LY12	26MXL037	9	22	A、B形	26MXL050	9	25	A、B形
17.46	16.96	23	12	LY12	27MXL037	9	22	A、B形	27MXL050	9	25	A、B形
18.11	17.60	23	12	LY12	28MXL037	9	22	A、B形	28MXL050	9	25	A、B形
19.40	18.90	25	14	LY12	30MXL037	11	22	A、B形	30MXL050	11	25	A、B形
20.70	20.19	25	14	LY12	32MXL037	11	22	A、B形	32MXL050	11	25	A、B形
21.99	21.48	25	14	LY12	34MXL037	11	22	A、B形	34MXL050	11	25	A、B形
23.29	22.78	28	16	LY12	36MXL037	13	22	A、B形	36MXL050	13	25	A、B形
24.58	24.07	28	16	LY12	38MXL037	13	22	A、B形	38MXL050	13	25	A、B形
25.87	25.36	31	18	LY12	40MXL037	15	22	A、B形	40MXL050	15	25	A、B形
27.17	26.66	31	18	LY12	42MXL037	15	22	A、B形	42MXL050	15	25	A、B形
28.46	27.95	33	20	LY12	44MXL037	18	22	A、B形	44MXL050	18	25	A、B形
29.75	29.24	33	20	LY12	46MXL037	18	22	A、B形	46MXL050	18	25	A、B形
31.05	30.54	35	22	LY12	48MXL037	20	22	A、B形	48MXL050	20	25	A、B形
32.34	31.83	35	22	LY12	50MXL037	20	22	A、B形	50MXL050	20	25	A、B形
38.81	38.30	44	28	LY12	60MXL037	27	22	A、B形	60MXL050	27	25	A、B形
46.57	46.06	52	30	LY12	72MXL037	35	22	A、B形	72MXL050	35	25	A、B形

【邁動工業】相關產品
脹緊套				多鍥論、鏈條、齒輪
LOCK1邁動脹緊套	LOCK4邁動脹緊套	LOCK7邁動脹緊套	LOCK19邁動脹緊套	邁動齒輪（MI~M6)
LOCK2邁動脹緊套	LOCK5邁動脹緊套	LOCK8邁動脹緊套	LOCK20邁動脹緊套	邁動板式鏈條
LOCK3邁動脹緊套	LOCK6邁動緊脹套	LOCK18邁動脹緊套	邁動惰輪	J型邁動多鍥論
皮帶輪				同步輪
邁動錐套皮帶輪SPZ（1、2）槽	邁動錐套皮帶輪SPA（1、2）槽	邁動錐套皮帶輪（SPB（1、2)槽	邁動錐套皮帶SPC（3、4)槽	L型邁動直孔同步輪
邁動錐套皮帶輪SPZ（3、4）槽	邁動錐套皮帶輪SPA（3、4)槽	邁動錐套皮帶輪SPB（3、4)槽	邁動錐套皮帶輪SPC(5、6)槽	H型邁動直孔同步輪
邁動錐套皮帶輪SPZ（5、6）槽	邁動錐套皮帶輪SPA（5、6)槽	邁動錐套皮帶輪（SPB（5、6)槽	邁動錐套皮帶輪SPC（8、10)槽	XL型邁動直孔同步輪
鏈輪			同步輪
邁動 06B 08B系列漲緊式錐套鏈輪	美標鏈輪（40、50	歐標（06B、08B)系列直孔鏈輪	T5型邁動同步輪	5M邁動同步輪
邁動 10B 12B系列漲緊式錐套鏈輪	美標鏈輪（60、80）	歐標（10B、12B)系列直孔鏈輪	T10型邁動同步輪	8M邁動同步輪
邁動 16B 20B系列漲緊式錐套鏈輪	美標鏈輪（100、120）	歐標（16B、20B)系列直孔鏈輪	AT5型邁動同步輪	14M邁動同步輪
邁動 24B 28B系列漲緊式錐套鏈輪	美標鏈輪（140、160）	歐標（24B、28B)系列直孔鏈輪	AT10型邁動同步輪	20M邁動同步輪


同步帶輪的使用方法：

1、同步帶輪的齒必須與同步帶的運轉方向成直角。

2、在起動時，中心距改變，同步帶松弛，發生跳齒現象，應檢查同步帶輪機架是否松動，軸的定位是否失準加以調整、加固。

3、主動同步帶輪與被動同步帶輪的主軸的平行度應控制在正切tgθ=1/1000左右。軸位不準，直接影響使用壽命，而且會失去精度，噪音大。

4、發現主動同步帶輪上皮帶向一邊偏位，應移動下被動同步帶輪加以調整，并調整張緊輪的壓力
